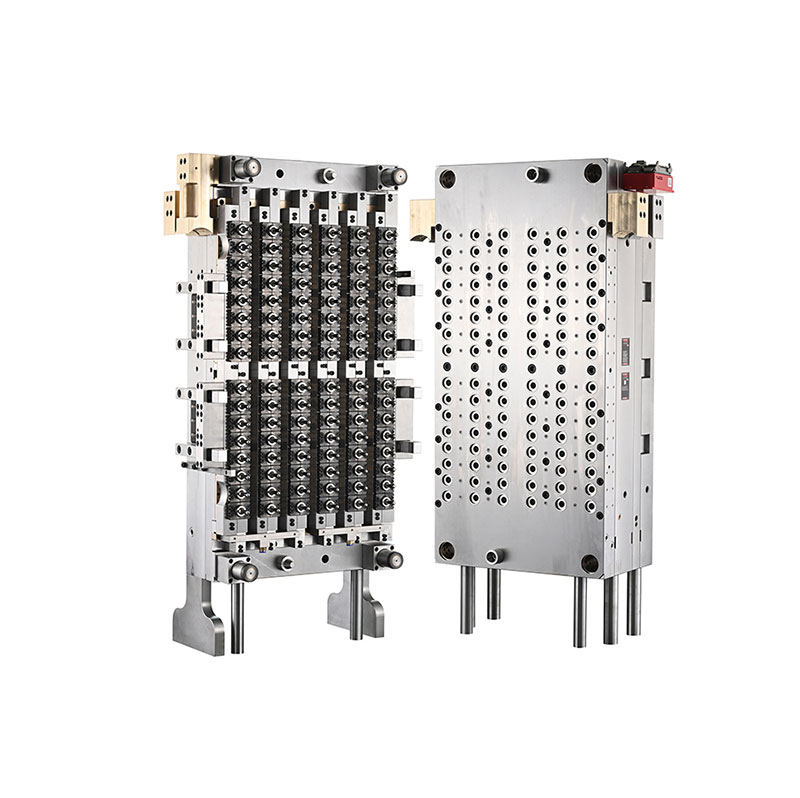

แดลองเป็นผู้ผลิตแม่พิมพ์ฉีดในประเทศจีนที่มีประสบการณ์ในอุตสาหกรรมมากกว่า 30 ปี ให้บริการโซลูชั่นเครื่องมือที่มีความแม่นยำสำหรับการผลิตบรรจุภัณฑ์พลาสติกปริมาณมาก ที่96-Cavity 29 25 แม่พิมพ์พรีฟอร์มสำหรับสัตว์เลี้ยงคอพร้อมประตูวาล์วเข็มได้รับการออกแบบมาเพื่อการผลิต PET พรีฟอร์มที่มีความต้องการสูง โดยผสมผสานรูปแบบที่มีโพรงสูง ระบบ hot runner ที่มีการควบคุม และความเข้ากันได้กับอุปกรณ์การผลิตอัตโนมัติ เพื่อรองรับผลผลิตที่สม่ำเสมอสำหรับเครื่องดื่ม อาหาร และการใช้งานบรรจุภัณฑ์เคมีในแต่ละวัน
แม่พิมพ์พรีฟอร์ม PET ประสิทธิภาพสูงส่งผลโดยตรงต่อประสิทธิภาพการผลิต ความสม่ำเสมอของขนาด การใช้วัสดุ และคุณภาพขวดขั้นปลาย โครงสร้างแบบ 96 ช่องช่วยให้ผู้ผลิตสามารถผลิตพรีฟอร์มได้หลายรายการในแต่ละรอบการฉีด ในขณะที่ระบบวิ่งร้อนของประตูวาล์วเข็มช่วยควบคุมการส่งของหลอมที่ประตูแต่ละแห่ง สำหรับผู้ผลิตที่ใช้เครื่องฉีดขึ้นรูปแบบ Nestal และระบบหุ่นยนต์อัตโนมัติแบบห้าสถานีที่เข้ากันได้ การออกแบบแม่พิมพ์ที่เหมาะสมสามารถรองรับการผลิตที่มีเสถียรภาพและทำซ้ำได้ บทความนี้จะอธิบายหลักการทำงานของแม่พิมพ์ การเลือกใช้วัสดุหลัก ข้อดีทางวิศวกรรม เกณฑ์การคัดเลือก ข้อกำหนดในการบำรุงรักษา และข้อควรพิจารณาในทางปฏิบัติสำหรับการประเมินการลงทุนในแม่พิมพ์พรีฟอร์ม PET ที่มีช่องสูง
ผลิตภัณฑ์ที่ขึ้นรูปขั้นต้นของ PET เป็นส่วนประกอบที่ถูกฉีดขึ้นรูป จากนั้นจะถูกทำให้ร้อนอีกครั้งและเป่าขึ้นรูปด้วยการยืดลงในขวดหรือภาชนะอื่นๆ ขนาด การกระจายตัวของวัสดุ รูปทรงของคอ และสภาพพื้นผิว มีอิทธิพลต่อประสิทธิภาพของบรรจุภัณฑ์สำเร็จรูป
แม่พิมพ์ 96 ช่องประกอบด้วยตำแหน่งโพรง 96 ตำแหน่ง ช่วยให้ระบบการฉีดขึ้นรูปที่ได้รับการกำหนดค่าอย่างเหมาะสมสามารถสร้างผลิตภัณฑ์ที่ขึ้นรูปล่วงหน้าได้สูงสุดถึง 96 ชิ้นในวงจรการขึ้นรูปที่สมบูรณ์หนึ่งรอบ ข้อตกลงนี้เหมาะอย่างยิ่งสำหรับผู้ผลิตที่ต้องการกำลังการผลิตจำนวนมากโดยไม่ต้องอาศัยเครื่องขึ้นรูปแยกกันจำนวนมาก
ข้อมูลจำเพาะส่วนคอ 29/25 ระบุถึงการออกแบบส่วนคอที่ตั้งใจไว้ ผู้ซื้อควรยืนยันโปรไฟล์เกลียวที่แม่นยำ ขนาดการซีล ความเข้ากันได้ของการปิด และการเพ้นท์คอที่เกี่ยวข้องก่อนสั่งซื้อ รายละเอียดเหล่านี้จะกำหนดว่าผลิตภัณฑ์ที่ขึ้นรูปขั้นต้นที่เสร็จแล้วจะพอดีกับฝาปิดและกระบวนการเป่าขวดที่ต้องการหรือไม่
ตามข้อมูลผลิตภัณฑ์ของ Daelong แม่พิมพ์นี้ออกแบบมาสำหรับเครื่องฉีดพลาสติก Nestal ที่ติดตั้งระบบหุ่นยนต์ห้าสถานี ความเข้ากันได้ที่แท้จริงควรได้รับการยืนยันโดยเทียบกับรุ่นเครื่องจักรของผู้ซื้อ ขนาดแท่นวาง ความสามารถในการฉีด และการกำหนดค่าระบบอัตโนมัติ
ในการฉีดขึ้นรูปที่มีโพรงสูง การกระจาย PET ที่หลอมเหลวอย่างเท่าเทียมกันทั่วทั้งโพรงทั้งหมดถือเป็นความท้าทายทางวิศวกรรมที่สำคัญ ความแปรผันของอุณหภูมิหลอมละลาย ความดัน ความต้านทานการไหล หรือประสิทธิภาพของเกตอาจทำให้เกิดความแตกต่างในน้ำหนักผลิตภัณฑ์ที่ขึ้นรูปขั้นต้น ลักษณะ และความแม่นยำของขนาด
ระบบวิ่งร้อนของประตูวาล์วเข็มใช้หมุดวาล์วแบบเคลื่อนย้ายได้เพื่อควบคุมการเปิดและปิดของประตู ระบบได้รับการออกแบบทางวิศวกรรมมาเพื่อจัดการการหลอมละลายเข้าไปในแต่ละคาวิตี้ และสามารถช่วยทำให้บริเวณประตูทางเข้าสะอาดขึ้น และการบรรจุที่สม่ำเสมอมากขึ้น เมื่อออกแบบ บำรุงรักษา และซิงโครไนซ์กับกระบวนการฉีดอย่างถูกต้อง
แดลอง ระบุระบบทางวิ่งร้อนประตูวาล์วซีรีส์ PC-VG สำหรับรุ่นนี้ ผลลัพธ์สุดท้ายขึ้นอยู่กับการออกแบบ hot runner โดยรวม สภาพของวาล์วพิน การควบคุมอุณหภูมิ การตั้งค่าการฉีด ประสิทธิภาพการทำความเย็น และการเตรียมเรซิน PET ผู้ซื้อควรขอทดลองใช้แม่พิมพ์และประเมินตัวอย่างเพื่อตรวจสอบประสิทธิภาพภายใต้สภาพการทำงานจริง
การเลือกใช้วัสดุเป็นสิ่งจำเป็นสำหรับแม่พิมพ์ PET พรีฟอร์มที่มีช่องสูง เนื่องจากส่วนประกอบแต่ละชิ้นต้องเผชิญกับความร้อน ความดัน แรงเสียดทาน และการเคลื่อนไหวทางกลซ้ำๆ ที่แตกต่างกัน เหล็กกล้าเครื่องมือที่เหมาะสมและวัสดุทางวิ่งร้อนช่วยรองรับความเสถียรของขนาด ความต้านทานการสึกหรอ และการทำงานในระยะยาวที่เชื่อถือได้
ตารางต่อไปนี้สรุปวัสดุและข้อมูลทางวิศวกรรมที่เผยแพร่โดย Daelong สำหรับแม่พิมพ์นี้
| ส่วนประกอบ | วัสดุที่ระบุ | เผยแพร่ความแข็ง | วัตถุประสงค์ทางวิศวกรรม |
|---|---|---|---|
| โพรงและแกนกลาง | เหล็กเยอรมัน 2316 | เหล็กแผ่นรีดร้อน 42–45; ชุบแข็งได้อย่างแม่นยำถึง HRC 50–54 | สร้างรูปทรงของพรีฟอร์มและรองรับความต้านทานการสึกหรอ |
| แหวนรองคอ | เหล็กเยอรมัน 2316 | เหล็กแผ่นรีดร้อน 45–50 | สร้างส่วนปิดส่วนคอและส่วนปิด |
| หมุดวาล์ว | เหล็กญี่ปุ่น SKD51 | เหล็กแผ่นรีดร้อน 58–60 | ควบคุมการเปิดและปิดประตู |
| หัวฉีดวิ่งร้อน | ทองแดงเบริลเลียมของสหรัฐอเมริกา | เหล็กแผ่นรีดร้อน 37 | รองรับการถ่ายเทความร้อนในชุดหัวฉีด |
| แผ่นท่อร่วม | เหล็ก H13 | เหล็กแผ่นรีดร้อน 35–38 | รองรับโครงสร้างท่อร่วมแบบ hot runner |
| แผ่นฐาน | เหล็กกล้าเครื่องมือ P20 | เหล็กแผ่นรีดร้อน 27–32 | ให้การสนับสนุนโครงสร้างสำหรับการประกอบแม่พิมพ์ |
หมายเหตุ: ค่าความแข็งด้านบนเป็นไปตามข้อกำหนดที่เผยแพร่ของหน้าผลิตภัณฑ์ ผู้ซื้อควรยืนยันใบรับรองวัสดุขั้นสุดท้าย สภาวะการรักษาความร้อน ข้อมูลจำเพาะของส่วนประกอบ และบันทึกการตรวจสอบในเอกสารทางเทคนิคที่ได้รับอนุมัติ
แดลอง ยังรายงานพิกัดความเผื่อของการตัดเฉือนที่ 0.003–0.005 มม. ความสามารถในการเปลี่ยนส่วนประกอบได้สูงสุด 90% และค่าความร่วมศูนย์ของความหนาของผนังขึ้นรูปขั้นต้น ±0.0075 มม. ที่ L = 100 มม. สิ่งเหล่านี้เป็นจุดประเมินทางเทคนิคที่สำคัญ ควรตกลงวิธีการวัด สถานที่ตรวจสอบ และเกณฑ์การยอมรับก่อนที่จะยอมรับการผลิต
ข้อได้เปรียบหลักของโครงสร้างแบบ 96 ช่องคือความสามารถในการสร้างผลิตภัณฑ์ที่ขึ้นรูปขั้นต้นจำนวนมากในแต่ละรอบ เมื่อจับคู่กับเครื่องฉีดที่มีขนาดเหมาะสม การบรรจุที่สมดุล การระบายความร้อนที่มีประสิทธิภาพ และการจัดการแบบอัตโนมัติ เค้าโครงนี้สามารถช่วยให้ผู้ผลิตเพิ่มผลผลิตในขณะที่ใช้พื้นที่การผลิตได้ดีขึ้น
อย่างไรก็ตาม จำนวนจริงของผลิตภัณฑ์ที่ขึ้นรูปขั้นต้นที่ยอมรับได้ที่ผลิตได้ต่อชั่วโมงขึ้นอยู่กับรอบเวลา ความพร้อมใช้งานของเครื่องจักร ความเสถียรของกระบวนการ การบำรุงรักษาตามแผน และเปอร์เซ็นต์ของชิ้นส่วนที่ถูกปฏิเสธ ดังนั้นการวางแผนการผลิตจึงควรใช้ข้อมูลการทดลองที่ได้รับการตรวจสอบแล้ว แทนที่จะนับจำนวนคาวิตี้เพียงอย่างเดียว
น้ำหนักผลิตภัณฑ์ที่ขึ้นรูปขั้นต้น ขนาดคอ และความหนาของผนังที่สม่ำเสมอ เป็นสิ่งจำเป็นสำหรับการขึ้นรูปแบบเป่าแบบยืดน้ำขั้นปลาย ความแตกต่างระหว่างฟันผุอาจทำให้การกระจายวัสดุไม่สม่ำเสมอ ความแข็งแรงของขวดไม่สอดคล้องกัน หรืออัตราการคัดแยกเพิ่มขึ้น
hot runner ที่ได้รับการออกแบบมาอย่างดี ส่วนประกอบของแม่พิมพ์ที่ผลิตขึ้นอย่างแม่นยำ และการระบายความร้อนที่สมดุลสามารถช่วยลดความแปรผันเหล่านี้ได้ การสุ่มตัวอย่างตามปกติและการระบุช่องมีประโยชน์ในการตรวจจับปัญหาก่อนที่จะส่งผลกระทบต่อชุดการผลิตจำนวนมาก
แดลอง ระบุว่าโครงสร้างช่องที่เปลี่ยนได้เป็นหนึ่งในข้อดีทางวิศวกรรมของแม่พิมพ์ ส่วนประกอบที่เปลี่ยนได้ช่วยลดความยุ่งยากในการบำรุงรักษาตามเป้าหมาย เนื่องจากส่วนที่สึกหรอหรือเสียหายอาจได้รับการซ่อมแซมโดยไม่ต้องเปลี่ยนชุดประกอบแม่พิมพ์ทั้งหมด
ผู้ซื้อควรยืนยันขอบเขตความสามารถในการเปลี่ยนทดแทนได้จริง ความพร้อมใช้งานของชิ้นส่วนอะไหล่ ขั้นตอนการเปลี่ยน และข้อกำหนดในการตรวจสอบมิติ รายละเอียดเหล่านี้ช่วยให้ทีมบำรุงรักษาประเมินเวลาหยุดทำงานและเตรียมสินค้าคงคลังอะไหล่ที่เหมาะสม
การผลิตพรีฟอร์มความเร็วสูงขึ้นอยู่กับมากกว่าประสิทธิภาพของการฉีด การจัดการหุ่นยนต์ การทำความเย็น การลำเลียง การตรวจสอบ และอุปกรณ์เป่าที่ปลายน้ำต้องทำงานร่วมกัน ความเข้ากันได้กับระบบอัตโนมัติที่ต้องการจะช่วยลดการจัดการแบบแมนนวลและสนับสนุนขั้นตอนการผลิตที่คาดการณ์ได้มากขึ้น
พื้นผิวคอ 29/25 และโครงร่าง 96 ช่องทำให้แม่พิมพ์ประเภทนี้เกี่ยวข้องกับการดำเนินการบรรจุภัณฑ์ที่ต้องใช้ผลิตภัณฑ์ที่ขึ้นรูปขั้นต้น PET ในปริมาณมาก ความเหมาะสมของขวดที่เสร็จแล้วขึ้นอยู่กับการออกแบบส่วนคอ น้ำหนักที่ขึ้นรูปขั้นต้น เกรดเรซิน รูปทรงของขวด และเงื่อนไขการบรรจุที่ต้องการ
ผิวคอขวดขนาด 29/25 ไม่สามารถใช้แทนกันได้กับฝาขวดหรือสายการบรรจุทุกอัน ผู้ผลิตควรตรวจสอบแบบปิด คุณลักษณะที่บ่งชี้ร่องรอยการแกะ ข้อกำหนดการปิดผนึก และมาตรฐานบรรจุภัณฑ์ที่เกี่ยวข้องก่อนที่จะตัดสินใจออกแบบแม่พิมพ์
การเลือกแม่พิมพ์ที่มีโพรงสูงจำเป็นต้องตรวจสอบระบบการผลิตที่สมบูรณ์ แทนที่จะต้องเปรียบเทียบจำนวนโพรงหรือราคาซื้อเพียงอย่างเดียว แม่พิมพ์ที่เหมาะสมทางเทคนิคควรสอดคล้องกับเครื่องจักร เรซิน การออกแบบขวด เป้าหมายการผลิต และทรัพยากรการบำรุงรักษาที่มีอยู่ในโรงงาน
สำหรับรายละเอียดเพิ่มเติมของผลิตภัณฑ์ โปรดดูแม่พิมพ์พรีฟอร์ม PET พรีฟอร์มคอ 29/25 คอ 96 ช่องของ Daelong พร้อมประตูวาล์วเข็ม และโซลูชันแม่พิมพ์ PET พรีฟอร์มที่หลากหลายยิ่งขึ้น
แม้แต่แม่พิมพ์ที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำก็ยังต้องมีการบำรุงรักษาอย่างสม่ำเสมอเพื่อรักษาประสิทธิภาพที่สม่ำเสมอ ในระบบ 96 ช่อง ปัญหาเล็กๆ ที่ส่งผลกระทบต่อหลายช่องสามารถสร้างชิ้นส่วนที่ชำรุดจำนวนมากได้หากตรวจไม่พบ
การบำรุงรักษาเชิงป้องกันสามารถลดการหยุดทำงานที่ไม่คาดคิด และทำให้การเปลี่ยนส่วนประกอบสามารถคาดการณ์ได้มากขึ้น ช่วงเวลาการบำรุงรักษาที่เหมาะสมควรขึ้นอยู่กับสภาวะการผลิต คุณภาพเรซิน ชั่วโมงการทำงาน ผลการตรวจสอบ และคำแนะนำของผู้ผลิต
แม่พิมพ์พรีฟอร์ม PET 96 ช่องประกอบด้วยช่องขึ้นรูป 96 ช่องและสามารถผลิตพรีฟอร์มได้มากถึง 96 ช่องต่อรอบการฉีดที่สมบูรณ์เมื่อทุกช่องทำงานอย่างถูกต้อง ผลลัพธ์การผลิตจริงขึ้นอยู่กับรอบเวลา ประสิทธิภาพของเครื่องจักร และอัตราการยอมรับผลิตภัณฑ์
การกำหนด 29/25 ระบุโครงสร้างส่วนคอที่ต้องการ ขนาดที่แน่นอนและส่วนต่อประสานการปิดควรได้รับการยืนยันโดยใช้แบบวิศวกรรมที่ได้รับอนุมัติ เพื่อให้มั่นใจว่าเข้ากันได้กับการออกแบบฝาและขวดที่เลือก
ระบบประตูวาล์วแบบเข็มควบคุมการหลอมเหลวผ่านหมุดวาล์วแบบเคลื่อนย้ายได้ ด้วยการออกแบบและการตั้งค่ากระบวนการที่เหมาะสม จึงสามารถปรับปรุงความสม่ำเสมอของเกต รองรับการควบคุมการบรรจุ และลดข้อบกพร่องที่เกี่ยวข้องกับเกตในการฉีดขึ้นรูปปริมาณมาก
แดลอง ระบุความเข้ากันได้กับเครื่องฉีดขึ้นรูป Nestal ที่ติดตั้งระบบหุ่นยนต์ห้าสถานี ควรยืนยันรุ่นเครื่องจักรและข้อกำหนดอินเทอร์เฟซที่แม่นยำก่อนสั่งซื้อ รวมถึงแรงจับยึด ความสามารถในการฉีด ขนาดแท่น และรายละเอียดระบบอัตโนมัติ
ข้อมูลจำเพาะที่เผยแพร่ ได้แก่ เหล็กเยอรมนี 2316 สำหรับโพรง แกน และวงแหวนคอ; เหล็กญี่ปุ่น SKD51 สำหรับขาวาล์ว ทองแดงเบริลเลียมสำหรับหัวฉีดแบบวิ่งร้อน เหล็ก H13 สำหรับแผ่นท่อร่วม และเหล็กกล้าเครื่องมือ P20 สำหรับแผ่นฐาน ข้อกำหนดด้านวัสดุและความแข็งขั้นสุดท้ายควรได้รับการยืนยันในข้อกำหนดการซื้อ
ผู้ผลิตควรรักษาอุณหภูมิของทางวิ่งร้อนที่สมดุล พารามิเตอร์การฉีดที่เหมาะสม การระบายความร้อนที่มีประสิทธิภาพ และพื้นผิวการขึ้นรูปที่สะอาด การสุ่มตัวอย่างแบบช่องต่อช่องและการบำรุงรักษาเชิงป้องกันเป็นประจำจะช่วยระบุความเบี่ยงเบนก่อนที่จะทำให้เกิดการคัดแยกในวงกว้าง
จัดทำแบบร่างส่วนคอ น้ำหนักและขนาดของพรีฟอร์ม การใช้งานขวดที่ต้องการ รุ่นเครื่องฉีด เป้าหมายการผลิต ข้อมูลจำเพาะของเรซิน ข้อกำหนดของระบบอัตโนมัติ และกำหนดการส่งมอบที่ต้องการ รายละเอียดเหล่านี้ช่วยให้ผู้ผลิตประเมินความเข้ากันได้และเตรียมข้อเสนอที่แม่นยำยิ่งขึ้น
แม่พิมพ์พรีฟอร์ม PET 96 ช่องพร้อมระบบประตูวาล์วเข็มอาจเป็นการลงทุนที่มีคุณค่าสำหรับผู้ผลิตบรรจุภัณฑ์ที่กำลังมองหากำลังการผลิตสูง คุณภาพพรีฟอร์มที่ทำซ้ำได้ และความเข้ากันได้กับการดำเนินการฉีดขึ้นรูปอัตโนมัติ มูลค่าในระยะยาวขึ้นอยู่กับวิศวกรรมที่มีความแม่นยำ วัสดุที่เหมาะสม การบรรจุและการทำความเย็นที่สมดุล การบูรณาการเครื่องจักรที่เชื่อถือได้ และการบำรุงรักษาที่มีระเบียบวินัย
แดลอง ผสมผสานประสบการณ์ในการผลิตแม่พิมพ์ฉีดเข้ากับการออกแบบผลิตภัณฑ์ที่มีไว้สำหรับการผลิตพรีฟอร์ม PET ในปริมาณมาก ก่อนตัดสินใจซื้อ ผู้ผลิตควรประเมินแบบทางเทคนิค ยืนยันความเข้ากันได้ของเครื่องจักร และสร้างเกณฑ์การยอมรับที่ชัดเจนสำหรับการทดลองแม่พิมพ์และการส่งมอบขั้นสุดท้าย
กำลังมองหาโซลูชันแม่พิมพ์พรีฟอร์ม PET ที่เชื่อถือได้สำหรับสายการผลิตของคุณอยู่ใช่ไหม? ติดต่อแดลองเพื่อหารือเกี่ยวกับข้อมูลจำเพาะของคอ 29/25 การออกแบบพรีฟอร์ม การกำหนดค่าเครื่องจักร และข้อกำหนดเอาต์พุต เยี่ยมชมหน้าผลิตภัณฑ์หรือติดต่อเราเพื่อขอรายละเอียดทางเทคนิคและใบเสนอราคาที่เหมาะกับความต้องการในการผลิตของคุณ
